復合納米高溫涂料
更新：2017-7-5 4:59:51 點擊：
- 產品品牌 抗耐牌
- 產品型號 KN1000
- 產品描述
...
產品介紹
復合納米高溫涂料制備方法
1、用溶膠-凝膠法制備納米二氧化硅粉末。
2、將納米二氧化硅粉末與無機溶劑在60〜80°C的溫度下混合，得 到納米二氧化硅溶液。
3、將納米氧化鋁粉末添加到由步驟（2)制得的納米二氧化硅溶液中攪拌均勻。
4、原位聚合法制備方法中的本體聚合工藝對步驟（3)進行處理， 其間60〜80eC的溫度并持續添加1%〜5%的天然礦石粉。
5、采用季銨鹽陽離子表面活性劑提高pH值至7〜9 [其中所述的溶膠-凝膠法是 指將正硅酸四乙酯、乙醇、去離子水按體積比1 : (2〜3):（1～3）制成透明溶液]，然后將溶液升溫至70〜80°C攪拌1h再在溶液中添加1%〜3% 的草酸作為催化劑繼續攪拌0.5h，形成乳白色凝膠，置于室內常溫陳化7〜10天，形成干凝膠研磨成凝膠粉，經400〜500℃高溫焙燒1～2h，從而可制得復合納米高溫涂料（水性納米高溫陶瓷涂料）。

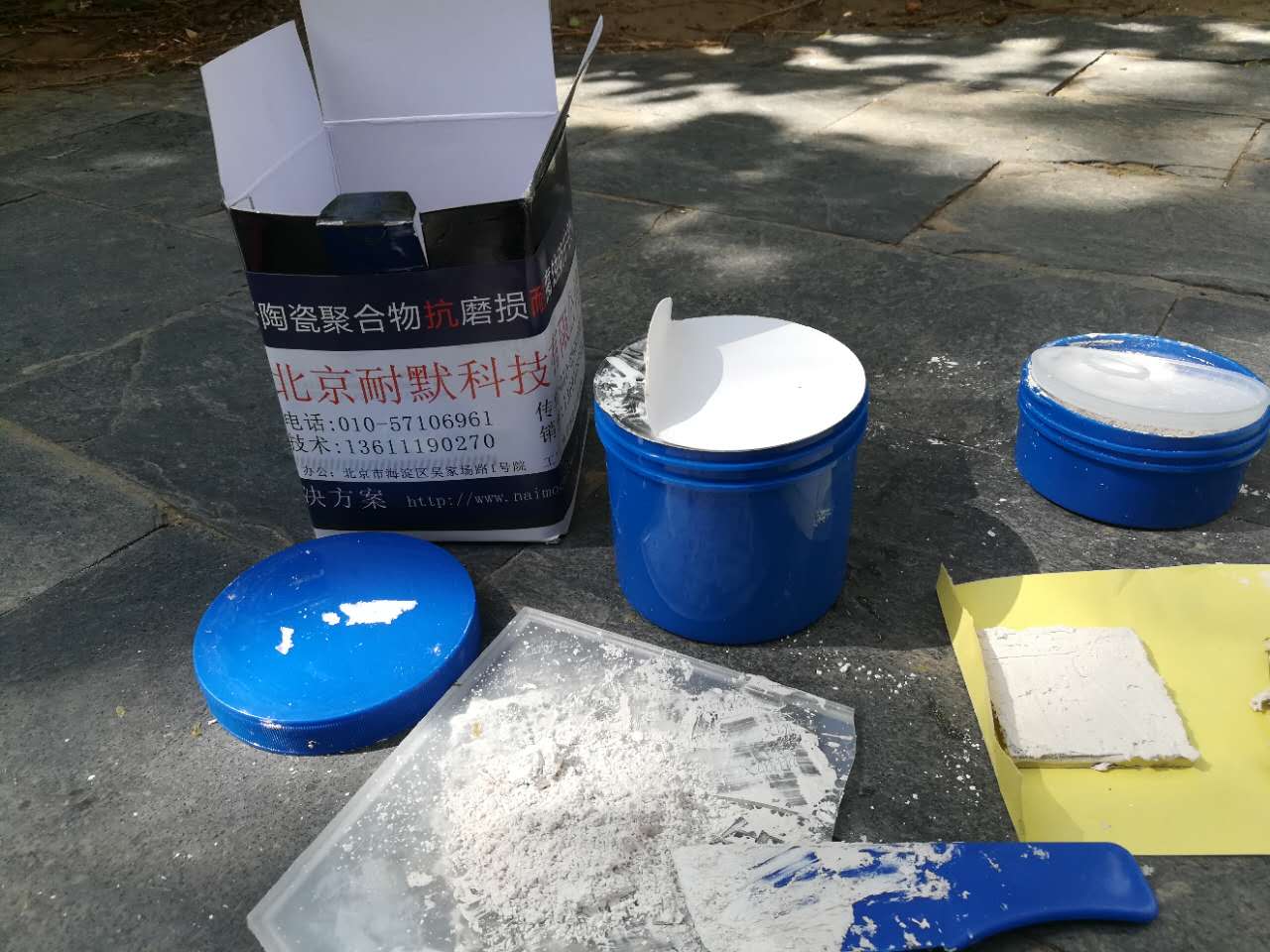

圖（1）高溫涂料小樣品配制混合
高溫涂料原料配比（質量份）
|
原料 |
1 |
2 |
3 |
|
|
氧化鋯 |
正硅酸乙酯 |
1 |
1 |
1 |
|
乙醇 |
2.2 |
2 |
2.6 |
|
|
去離子水 |
2.8 |
1.5 |
2 |
|
|
催化劑草酸 |
1～3 |
1～3 |
1～3 |
|
|
二氧化硅凝膠 |
33.5 |
37.5 |
33.5 |
|
|
去離子水 |
58 |
55.5 |
60.5 |
|
|
納米氧化鋯粉末 |
2 |
3 |
3 |
|
|
天然石灰石 |
4.5 |
4 |
- |
|
|
天然黏石英砂 |
- |
- |
3 |
|
原料配制
本品各組分質量分配比范圍為：二氧化硅凝膠32.5〜39.5、無機溶劑55〜64.5、納米粉末1〜5、天然礦石粉1〜5。
所述的納米粉末為納米二氧化硅粉末、納米氧化鋁粉末、納米氧化鋯粉末中的任何一種和若干種。
所述的無機溶劑為去離子水或純凈水中的一種或者兩種。
所述的天然礦石粉為石灰石、黏石英砂中的一種或者兩種。

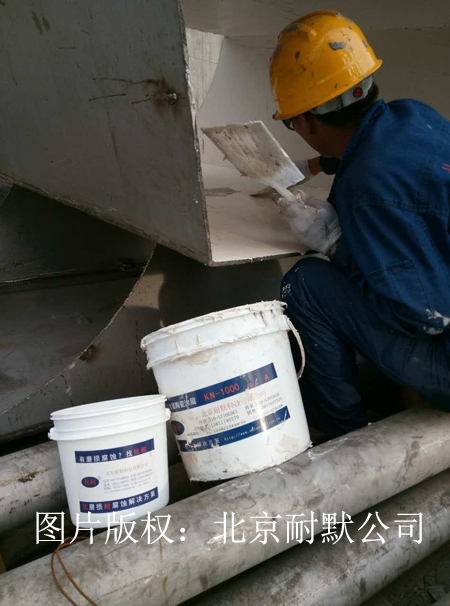

圖（2）KN1000高溫陶瓷涂料施工現場
質量指標
|
鉛筆硬度 |
9H（烘烤后即用三菱鉛筆測試） |
|
耐磨性 |
750g/500r |
|
耐熱溫度/℃ |
500～1000 |
|
耐水性 |
耐沸水煮24h，無異常 |
|
耐酸性 |
5%硫酸鈉溶液液浸漬24h，無異常 |
|
耐堿性 |
5%碳酸鈉溶液液浸漬24h，無異常 |
|
附著性 |
百格法，無脫落 |
|
儲存溫度 |
常溫 |
|
熟化時間/h |
0.5 |
圖（3）包裝有些丑，但可以耐高溫耐磨損防腐蝕，我丑但我很有用
更多產品
