環(huán)保型高溫納米涂料原料配比（質(zhì)量份）

環(huán)保型高溫納米涂料制備方法

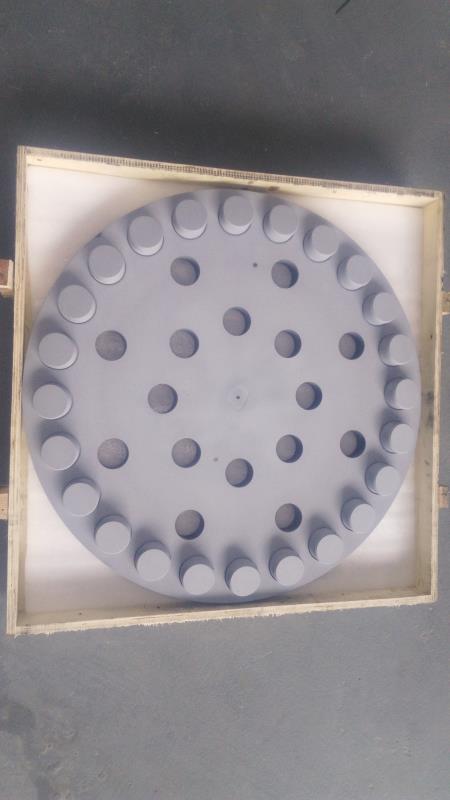

圖(1)環(huán)保高溫納米涂料是用于1200度高溫釬焊爐內(nèi)

（1）按配方所述的比例，分別稱取相應(yīng)分量的鋁溶膠、納米復(fù)合氧化 物、顏料、填料及防沉劑等，進行初期混合之后，開始進行高速分散，然 后對其進行研磨直至其細度達到15μm以下。

（2）按配方所述的比例，稱取相應(yīng)分量的硅溶膠。

（3）將步驟（1)和步驟（2)進行簡單地機械混合并靜置熟化，即得所述的瓷膜涂料。

原料配伍  本品各組分質(zhì)量份配比范圍為：鋁溶膠15〜65,硅溶膠 15〜65,納米復(fù)合氧化物4〜20，顏料3〜27，填料3〜27,防沉劑等5〜25。

所述的鋁溶膠為水分散型納米級氧化鋁，其粒度為10〜40mn。

所述的硅溶膠為水分散型納米級氧化硅，其粒度為10〜40nm。

所述的納米復(fù)合氧化物為以氧化鈷和氧化鋯中至少一種為主，輔以氧化鐵、氧化鈣、氧化鎂、氧化銅中至少一種，其中氧化鈷3～15,氧化鋯3〜15，氧化鐵1〜5，氧化鈣1〜5,氧化鎂1〜5,氧化銥1〜 5,氧化銅1〜5，其粒度為15〜40nm。

所述的顏料主要是功能型顏料，為銅鉻黑、鐵錳黑、鈦錳棕、鐵鉻 棕、鈷藍、鈦鎳黃、鈦綠、鈦白粉、硅灰粉.以及燭光金粉或各種色彩顔 料調(diào)配的色漿中的一種或一種以上的混合物。

所述的填料，包括納米級微晶粉二氧化硅、鈦酸鉀晶須、氧化鋁中的 一種或一種以上的混合物。

所述的防沉劑，包括無機膨潤土中的鈉基膨潤土、鈣基膨潤土、鋰基 膨潤土、氫基膨潤土（活性白土）的一種或一種以上的混合物。

所述的高速分散，是采用高速分散機帶齒.狀分散盤以轉(zhuǎn)速900〜 lOOOr/min來實現(xiàn)的，分散時間為2〜3h。

所述的研磨，是采用籃式砂磨機來實現(xiàn)的，研磨時間6〜8h，一般直 至其細度達到15μm以下。

質(zhì)量指標環(huán)保型耐高溫納米瓷膜涂料，在外觀上為玻璃水質(zhì)狀。 高速分散900〜lOOOr/min，分散時間2〜3h。采用籃式砂磨來研磨。研磨 時間6〜8h, —般直至其細度達到15μm以下。

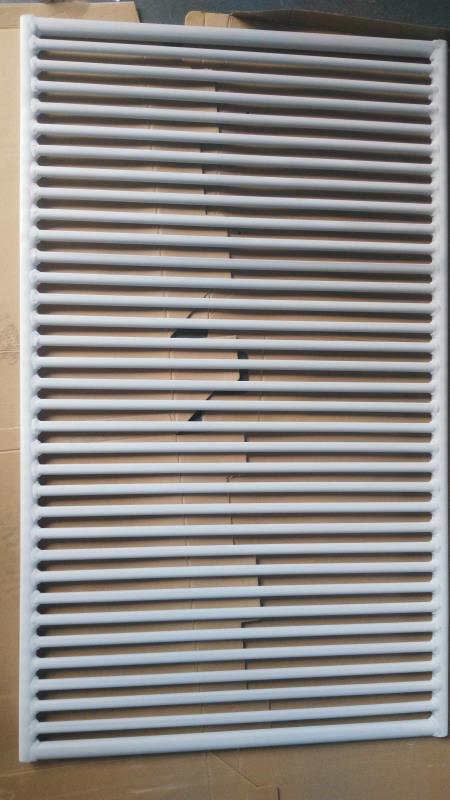

圖（2）高溫涂料具有防粘特性且在高溫下防粘

環(huán)保型高溫納米涂料應(yīng)用本品主要應(yīng)用于耐高溫涂料領(lǐng)域。金屬基材的前處理采 用脫脂處理，必要時噴砂處理。涂裝方式為空氣噴涂、浸涂、刷涂。

產(chǎn)品特性本品制備的涂料，具有耐高溫、散熱快、遠紅外輻射等特性，并且，選用天然礦石代替?zhèn)鹘y(tǒng)的有機試劑作為防沉劑，具有天然的 安全無毒性，是一種環(huán)保型耐高溫涂料。
