高溫環境中金屬材料極易氧化，需要采用預保護延長金屬材料的使用壽命，那么高溫防氧化涂料如何制配？下面北京耐默公司將一種配制方法介紹如下：

    (1)將NaOH溶于水中后，向NaOH水溶液中加入氫氧化鋁AL(OH)3粉末，在室溫～1 50℃下攪拌5～30min，制成偏鋁酸鈉粘接劑。

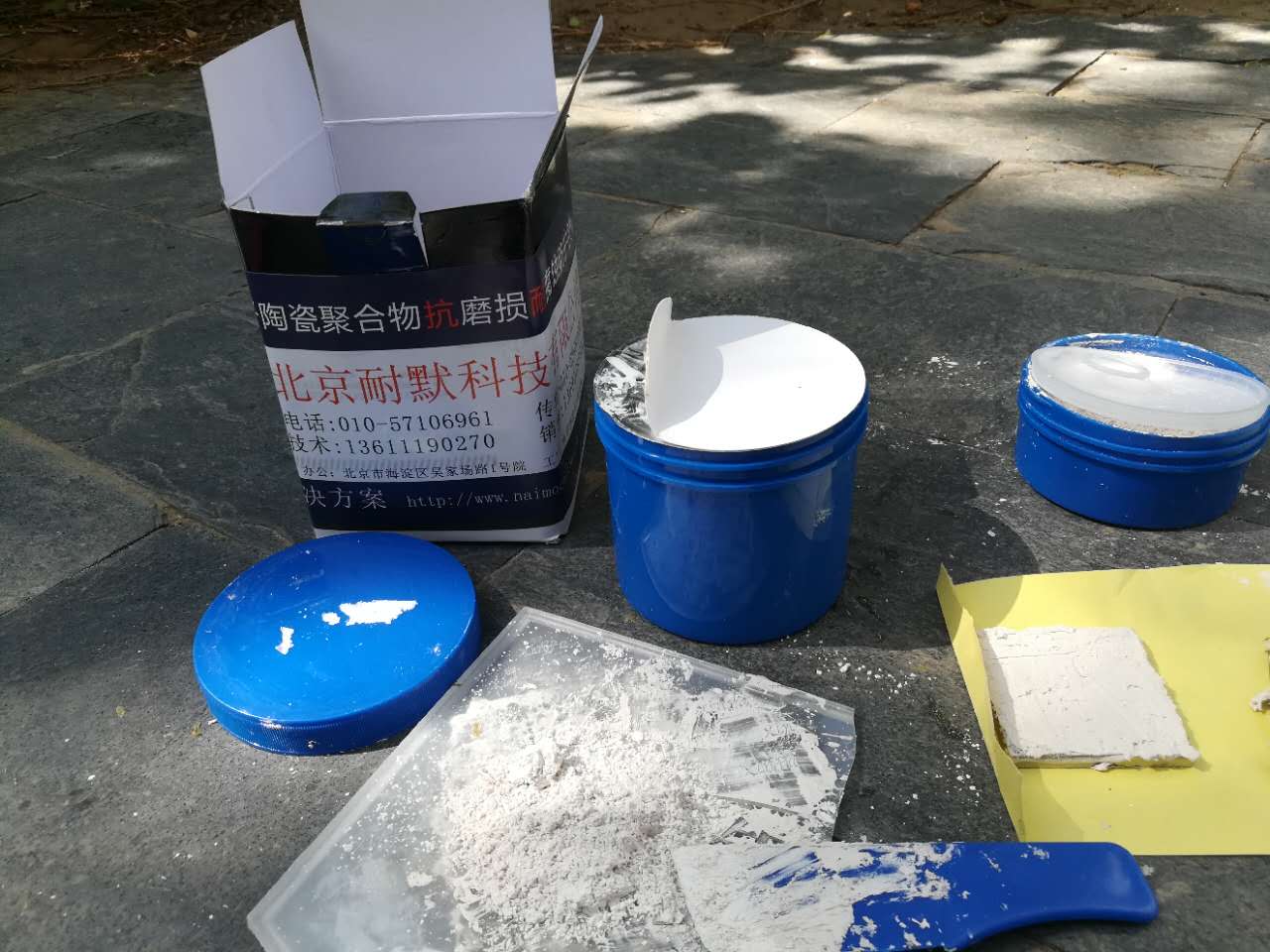

圖（1）正在配制研發高溫防氧化陶瓷涂料

    (2)將AL2O3粉末與分散劑混合后，加水制成均勻的漿料。

    (3)將步驟（2）的漿料加入到步驟(1)的偏鋁酸鈉粘接劑中，在室溫～150℃下，攪拌10～30min,調整黏度至0.1—20Pa.s、pH值至11～13，便得膠狀的高溫防氧化陶瓷涂料。

    原料配伍：本品各組分質量份配比范圍為：Al(OH)3，24～40,NaOH 18～46，水15～20. AL2O3 15～20，分散劑0～2。

    所述分散劑為檸檬三酸銨或聚丙烯酸胺中的一種或幾種。

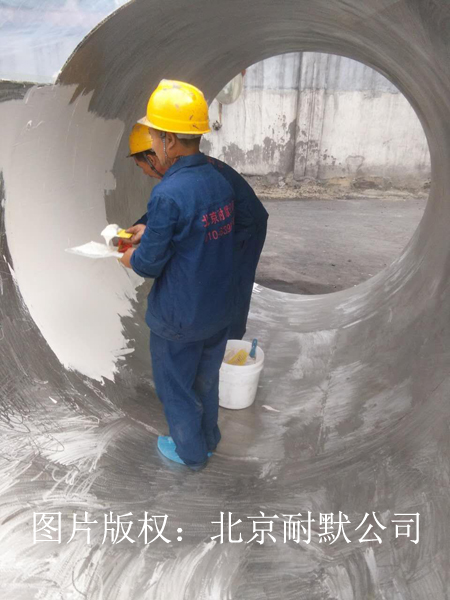

圖（2）余熱利用設備內涂刷高溫防氧化陶瓷涂料

    產品應用:本品主要用作高溫防氧化陶瓷涂料。

    產品特性:采用上述方案制備的高溫防氧化陶瓷涂劑在高溫時會將偏鋁酸鈉粘接劑中的結構水蒸發出來，從而形成多孔，用這種多孔陶瓷涂料涂覆在被涂物表面后，即可形成具有保溫、隔熱和消除噪聲作用的涂層。本高溫防氧化陶瓷涂料不包含有機物，且可以通過粘接劑的組成以及料漿的組成來調節氣孔的大小與分布，本品的方法其工藝簡單，操作方便，節能，不排放污染物，投資小，運行成本低。
