高溫區域有腐蝕時比較難解決，這是因為高溫防腐涂料的結合強度較差，需要借助金屬絲網增加附著力。

原料配比(質量份)

碳化硅：20

白剛玉微粉：60

氧化鋁微粉：30

氧化鉻綠微粉：4

三氧化二鐵：4

鋰輝石：1.18

制備方法

  (1)復合黏合劑：由磷酸鹽水溶液和Sioz溶膠組成，涂料干粉總量的15%～22%。

    (2)將涂料干粉混合在一起攪拌3—10min，至均勻止．，備用。．

    (3)使用時加入復合黏合劑，攪拌均勻即可。

    原料配伍：本品各組分質量份配比范圍為：碳化硅10～30、白剛玉微粉40～80、a-AI2 03微粉15～40、氧化鉻綠微齡3～5，三氧化二鐵：3—5、鋰輝石O～1.5。

    產品應用本品主要用于高溫防腐。本品的施工方法為：

    (1)在金屬內筒表面用酸性溶液去除油污，將金屬內筒毒面磨光后晾干；

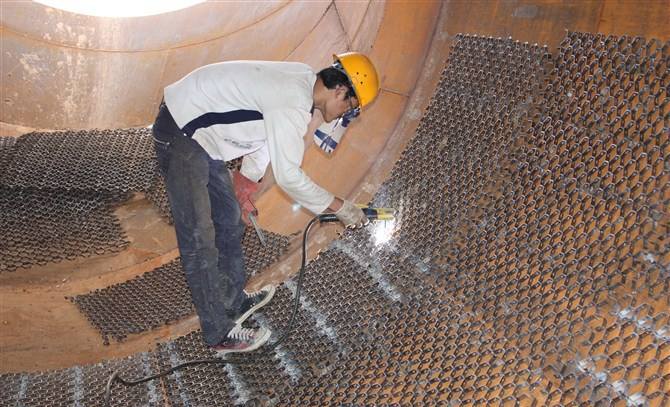

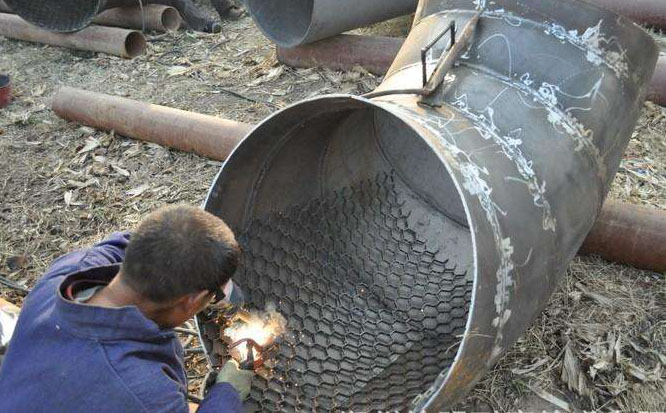

    (2)在金屬內筒表面焊接金屬絲網；

    (3)將涂料干粉與黏合劑混合；

    (4)采用人工涂抹或直接噴涂的方法，在金屬內筒表面均勻涂抹步驟(3)的混合液3～5mm。

產品特性：本涂料耐高溫、耐磨、防腐蝕性內筒不受腐蝕。內筒表面焊接金屬絲網，可使涂料緊密附著于金屬壁，不易脫落。可有效提高預熱器旋風筒的使用壽命，降低企業生產成本。
